Почему гибкая графитовая прокладка считается надежным решением для нефтехимической отрасли?

Нефтехимическая промышленность предъявляет повышенные требования к уплотнительным материалам. Агрессивные среды, высокие температуры, значительные перепады давления — всё это создаёт экстремальные условия для фланцевых соединений. По данным отраслевых исследований, до 35% потерь от утечек в нефтехимии связано с неэффективными уплотнениями. Инженеры Нинбо Кассит герметизирующие материалы лтд проанализировали причины, почему гибкая графитовая прокладка стала стандартным решением в этой отрасли, и подготовили рекомендации для специалистов.

В этой статье мы рассмотрим ключевые преимущества гибких графитовых прокладок, их устойчивость к экстремальным условиям нефтехимических производств, а также уделим особое внимание правильному монтажу — около 40% материала посвящено этой теме, так как ошибки при установке могут привести к серьёзным утечкам.

1. Почему гибкая графитовая прокладка востребована в нефтехимии

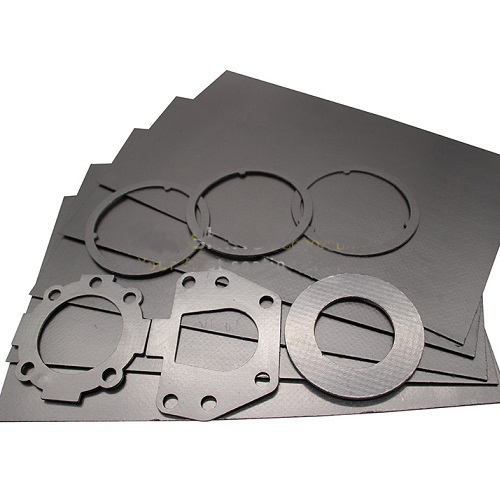

Гибкая графитовая прокладка изготавливается из расширенного графита — материала, получаемого термической обработкой природного графита с последующим прессованием. Эта технология придаёт прокладке уникальные свойства, которые делают её незаменимой в нефтехимической отрасли.

Основные факторы востребованности:

• Химическая стойкость — гибкая графитовая прокладка устойчива к широкому спектру агрессивных сред: кислотам, щелочам, органическим растворителям, маслам, газам.
• Термостойкость — работает в диапазоне от -200°C до +450°C (с антиоксидантными добавками до +550°C).
• Устойчивость к высоким давлениям — выдерживает давление до 20 МПа и более.
• Способность компенсировать деформации фланцев — гибкая структура заполняет микронеровности поверхности.
• Долговечность — не стареет и не теряет упругость со временем.

Именно эти свойства делают гибкую графитовую прокладку предпочтительным выбором для соединений, где требуется абсолютная герметичность.

2. Применение гибких графитовых прокладок в нефтехимических установках

В нефтехимической отрасли гибкие графитовые прокладки используются в самых ответственных узлах:

• Реакторы высокого давления — работающие при температурах до 450°C и давлениях до 15 МПа.
• Теплообменники — для уплотнения фланцевых соединений при перепадах температур.
• Колонны и дистилляционные аппараты — где требуется стойкость к парам углеводородов.
• Трубопроводы с агрессивными средами — кислоты, щёлочи, сероводород.
• Насосное оборудование — для герметизации фланцевых соединений.

В каждой из этих сред гибкая графитовая прокладка демонстрирует стабильную работу, обеспечивая длительную герметичность и безопасность.

3. Сравнение с другими типами прокладок

Чтобы объективно оценить преимущества гибкой графитовой прокладки, сравним её с другими распространёнными материалами.

Как видно из таблицы, гибкая графитовая прокладка превосходит альтернативы по температурной стойкости и устойчивости к давлению, что делает её наиболее подходящей для нефтехимической отрасли.

4. Правильный монтаж гибкой графитовой прокладки

Около 40% нашего материала посвящено правильному монтажу гибкой графитовой прокладки, так как даже самый качественный материал не обеспечит герметичности при неправильной установке.

4.1 Подготовка к монтажу

• Осмотр фланцев — поверхности должны быть чистыми, без царапин и коррозии.
• Проверка размеров — прокладка должна точно соответствовать размерам фланца.
• Правильный выбор толщины — для большинства применений достаточно 1,5–3,0 мм.

4.2 Установка прокладки

• Центрирование — прокладка должна быть точно выровнена по центру фланца.
• Использование смазки — не требуется, так как графит не прилипает к металлу.
• Затяжка болтов — выполняется динамометрическим ключом в крестообразном порядке.

4.3 Типичные ошибки при монтаже

• Недостаточная затяжка — приводит к протечкам и выдавливанию прокладки.
• Чрезмерная затяжка — деформация прокладки, потеря упругости.
• Повреждение поверхности — царапины и загрязнения снижают герметичность.
• Неправильная последовательность затяжки — неравномерное сжатие.

Наши специалисты рекомендуют соблюдать момент затяжки, указанный производителем, и использовать только качественные крепёжные элементы.

5. Техническое обслуживание и контроль герметичности

Для поддержания надёжности уплотнения необходимо регулярное обслуживание гибкой графитовой прокладки:

• Визуальный осмотр — при плановых остановах на предмет протечек.
• Проверка момента затяжки — контроль через 24 часа после монтажа и в процессе эксплуатации.
• Замена при повреждениях — при обнаружении трещин или расслоений.
